Principes de Fonctionnement
des Ordinateurs
- Conception d'un microprocesseur -

Frédéric Boulanger
frederic.boulanger@centralesupelec.fr

CentraleSupélec
3^e année mention Science du logiciel

Conception d'un microprocesseur

Architecture de von Neumann

Les ordinateurs actuels ont une architecture
caractérisée en 1945 par John von Neumann :

unité arithmétique et logique (UAL)
unité de contrôle (séquençage des opérations)
mémoire (données et programmes)
dispositifs d'entrée-sortie

Unité arithmétique et logique

Op$_3$	Op$_2$	Op$_1$	Op$_0$	Opération
0	0	0	0	S = A
0	0	0	1	S = A $\vee$ B
0	0	1	0	S = $\neg$(A $\vee$ B)
0	0	1	1	S = $\neg$(A $\wedge$ B)
0	1	0	0	S = (A $\wedge$ B)
0	1	0	1	S = B
0	1	1	0	S = $\neg$B
0	1	1	1	S = A$\oplus$B
1	0	0	0	S = A - B
1	0	0	1	S = A + B
1	0	1	0	S = A + A
1	0	1	1	S = A - 1
1	1	0	0	S = A + 1
1	1	0	1	S = FFFF
1	1	1	0	S = 0
1	1	1	1	S = $\neg$A

Registres

Un processeur utilise des registres pour stocker les résultats intermédiaires.
L'accès aux registres est plus rapide que l'accès à la mémoire.

Notre processeur utilise un banc de 8 registres :

os1	n° du registre pour `out1`
os2	n° du registre pour `out2`
is	n° du registre à charger avec `in`
on1	indique si le registre `os1` est négatif
on2	indique si le registre `os2` est négatif
oz1	indique si le registre `os1` est nul
oz2	indique si le registre `os2` est nul
clk	horloge de chargement de `in`

Une calculette

En assemblant l'UAL et le banc de registres, on obtient une calculette qui est le cœur de notre processeur :

Circuit

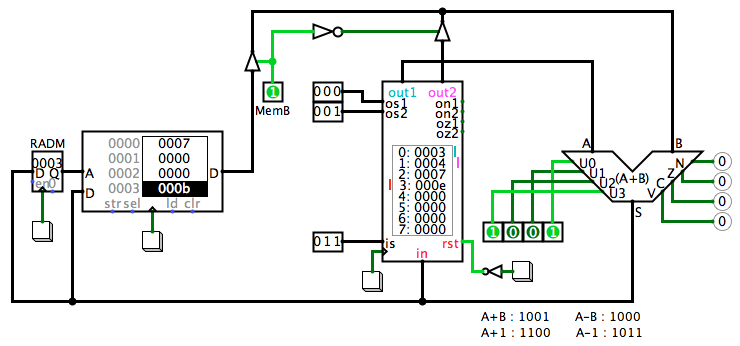

Une calculette avec mémoire

Cette version permet de plus de stocker des valeurs en mémoire :

Circuit

Retour à von Neumann

unité arithmétique et logique (UAL)	OK
mémoire (données et programme)	OK
unité de contrôle (séquençage des opérations)	?
dispositifs d'entrée-sortie	plus tard

Unité de contrôle (séquenceur)

Décompose l'exécution d'une instruction en étapes
Calcule à chaque étape les signaux :

de sélection des registres du banc
de chargement des registres
du code opération de l'UAL
de connexion de la mémoire ou des registres à l'entrée B
de lecture/écriture en mémoire

A besoin de savoir quelle instruction on exécute :
registre d'instruction RI

Codage des instructions

Les instructions sont stockées en mémoire

Notre processeur doit pouvoir exécuter différentes instructions :

chargement d'un registre depuis une case mémoire
écriture de la valeur d'un registre dans une case mémoire
copie d'une valeur d'un registre à un autre
addition ou soustraction des valeurs de deux registres
test de conditions :

exécuter une instruction si un résultat est nul
exécuter une instruction si un résultat est négatif

Accès à la mémoire

Chargement d'un registre :
```
ldr rx, adresse
```
charge le registre
```
rx
```
avec le contenu de la case mémoire d'adresse
```
adresse
```
Par exemple, si la case mémoire d'adresse
```
0x002C
```
contient la valeur
```
0x004A
```
, l'instruction
```
ldr r1, 0x002C
```
charge la valeur
```
0x004A
```
dans le registre
```
r1
```

Accès à la mémoire

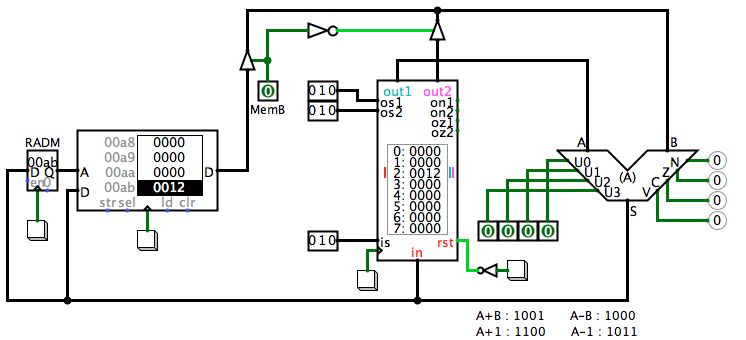

Écriture d'un registre :
```
str rz, adresse
```
écrit la valeur du registre
```
rz
```
dans la case mémoire d'adresse
```
adresse
```
Par exemple, si le registre
```
r2
```
contient la valeur
```
0x0012
```
, l'instruction
```
str r2, 0x00AB
```
écrit la valeur
```
0x0012
```
dans la mémoire à l'adresse
```
0x00AB
```

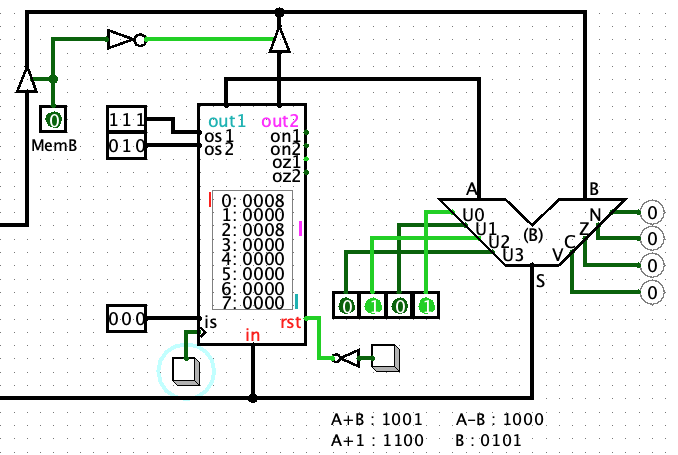

Copie d'une valeur d'un registre à un autre

mov rx, ry

copie la valeur du registre

ry

dans le registre

rx

Par exemple, si

r2

contient

0x0008

, l'instruction

mov r0, r2

place la valeur

0x0008

dans le registre

r0

Addition

add rx, ry, rz

place la somme de

ry

rz

dans le registre

rx

Par exemple, si

r0

contient

0x0008

r1

contient

0x0002

, l'instruction

add r2, r0, r1

place la valeur

0x000A

dans le registre

r2

Soustraction

sub rx, ry, rz

place la différence de

ry

rz

dans le registre

rx

Par exemple, si

r0

contient

0x0008

r1

contient

0x0002

, l'instruction

add r2, r0, r1

place la valeur

0x0006

dans le registre

r2

Test de condition

```
cmp rx, ry
```
compare les valeurs de
```
rx
```
et
```
ry
```
la comparaison se fait par soustraction :
```
rx - ry
```
si le résultat est nul, les deux registres sont égaux
si le résultat est négatif,
```
rx < ry
```
pour utiliser le résultat de la comparaison, il faut mémoriser la valeur des indicateurs N et Z de l'UAL $\Rightarrow$ registre d'état SR

Branchements

Pour modifier le comportement d'un programme selon le résultat d'une comparaison, on utilise des instructions de branchement :

```
beq adresse
```
saute à l'instruction qui se trouve à
```
adresse
```
si la dernière comparaison a donné un résultat nul
beq = Branch if EQual
le saut se fait si les deux valeurs comparées étaient égales…
…donc si l'indicateur Z était à 1
On trouve la valeur de cet indicateur dans le registre d'état
Exemple :
```
cmp r0, r1
beq 0x1F2A

```

Branchements

```
blt adresse
```
saute à l'instruction qui se trouve à
```
adresse
```
si la dernière comparaison a donné un résultat négatif
blt = Branch if Lower Than
le saut se fait si la première valeur était inférieure à la deuxième…
…donc si l'indicateur N était à 1
On trouve la valeur de cet indicateur dans le registre d'état
Exemple :
```
cmp r0, r1
blt 0x1F2A

```

Branchements

```
b adresse
```
saute à l'instruction qui se trouve à
```
adresse
```
b = Branch

Exemple :


        cmp r0, r1
        beq 0x1F2A
        % code pour le cas où r0 ≠ r1
        b 0x1F30
0x1F2A  % code pour le cas où r0 = r1
0x1F30  % suite du code

Équivalent de : if r0 == r1: ... else: ...

Branchements

Par défaut, les instructions s'exécutent en séquence :

quand une instruction est exécutée, on passe à celle qui suit en mémoire
il faut donc toujours connaître l'adresse de la prochaine intruction
cette adresse est mémorisée dans un registre : le compteur ordinal
(PC = Program Counter)
lors de l'exécution d'une instruction, le PC est incrémenté pour contenir l'adresse de l'instruction suivante
lors d'un branchement, on charge l'adresse à laquelle il faut sauter dans le PC

Récapitulons

Instructions

`ldr rx, adresse`	`rx $\leftarrow$ Mem[adresse]`
`str rz, adresse`	`Mem[adresse] $\leftarrow$ rz`
`mov rx, ry`	`rx $\leftarrow$ ry`
`add rx, ry, rz`	`rx $\leftarrow$ ry + rz`
`sub rx, ry, rz`	`rx $\leftarrow$ ry - rz`
`cmp rx, ry`	`SR $\leftarrow$ N` et `Z` selon `rx-ry`
`beq adresse`	`PC $\leftarrow$ adresse` si `Z` vaut 1 dans `SR`
`blt adresse`	`PC $\leftarrow$ adresse` si `N` vaut 1 dans `SR`
`b adresse`	`PC $\leftarrow$ adresse`

Registres

Registre d'adresse mémoire RADM
Registre d'instruction RI = code de l'instruction à exécuter
Registre d'état SR = résultat de cmp
Compteur ordinal PC = adresse de la prochaine instruction

Modes d'adressage

Un mode d'adressage est une manière d'indiquer la valeur d'un opérande

adressage par registre
l'opérande est contenu dans un registre :
```
mov r0, r1
```
adressage direct
l'opérande se trouve en mémoire à une adresse qui est directement indiquée :
```
ldr r0, 0x25FC
```
autre exemple d'adressage direct :
```
beq 0xAB2C
```
adressage immédiat
l'opérande est donnée immédiatement (sans passer par un registre ou une adresse) :
```
add r0, r0, #1
```
autre exemple d'adressage immédiat :
```
cmp r1, #2
```
adressage direct par registre
l'opérande se trouve en mémoire à une adresse contenue dans un registre :
```
ldr r0, [r2]
```
, ou
```
beq r6
```

Format des instructions

Instruction	code	imm	rx	ry	rz
	4 bits	1 bit	3 bits	3 bits	3 bits	3 bits

ldr rx, adresse	0000	1	rx
	adresse

str rz, adresse	0001	1			rz
	adresse

mov rx, ry	0010	0	rx	ry

mov rx, #val	0010	1	rx
	val

add rx, ry, rz	0011	0	rx	ry	rz

add rx, ry, #val	0011	1	rx	ry
	val

sub rx, ry, rz	0100	0	rx	ry	rz

sub rx, ry, #val	0100	1	rx	ry
	val

Format des instructions

Instruction	code	imm	rx	ry	rz
	4 bits	1 bit	3 bits	3 bits	3 bits	3 bits

cmp ry, rz	0101	0		ry	rz

cmp ry, #val	0100	1		ry
	val

beq rz	0110	0			rz

beq adresse	0110	1
	adresse

blt rz	0111	0			rz

blt adresse	0111	1
	adresse

b rz	1000	0			rz

b adresse	1000	1
	adresse

Format des instructions

Conception du séquenceur

le séquenceur est chargé de piloter les signaux du chemin de données
il reçoit en entrée le code de l'instruction (RI) et les indicateurs (SR)
il décompose l'exécution d'une instruction en une suite d'étapes
il dispose pour cela d'une horloge :
T_i configure la combinatoire (codes UAL, connexions)
P_i permet de charger les registres et d'écrire en mémoire

Conception du séquenceur

première étape : le fetch
il s'agit d'aller chercher le code de l'instruction en mémoire
l'adresse de cette instruction se trouve dans le PC
il faut placer cette adresse dans le RADM
le code de l'instruction apparaît en sortie de la mémoire
il faut le charger dans le RI
il faut incrémenter le PC

Circuit LogiSim

Conception du séquenceur

Tableau des temps

On indique pour chaque temps :

la configuration du chemin de données (signaux T_i)
les registres à charger (signaux P_i)
pendant le fetch, ça ne dépend pas de l'instruction
pour les temps suivants, il faut tenir compte du code de l'instruction

On détermine ainsi le nombre de temps nécessaires à l'exécution des instructions

Tableau des temps

Conception du séquenceur

Équations du séquenceur

À partir du tableau des temps :

on détermine quand les signaux doivent être actifs
on en déduit les équations des signaux

# Registre
HRADM = P1+P2+P4*(LDR+STR)

# UAL
U0 = T4*IMM+T5*(LDR+STR+BEQ+BLT+B+(MOV*IMM)+ADD)

# Connexions
PCA = T1+T2+T3*IMM

À faire lors du premier BE

Suite…
